蝶阀的结构部件解析

　　蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制。蝶阀的启闭件叫做蝶板，呈圆盘形围绕阀杆旋转来达到开启与关闭。

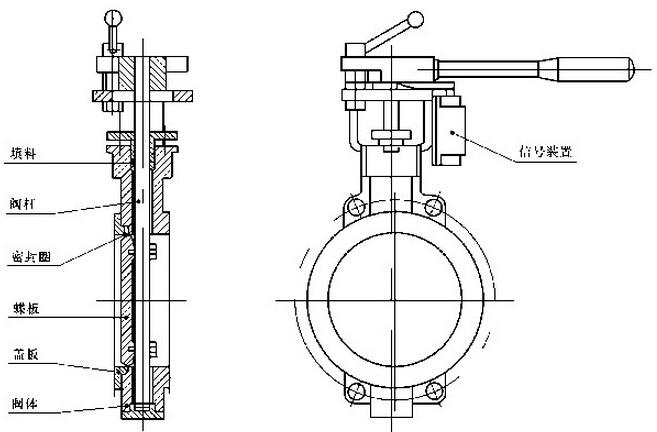

　　蝶阀根据连接形式的不同能分成法兰式蝶阀和对夹式蝶阀；按照结构形式可以分为中线蝶阀和偏心蝶阀。蝶阀的结构非常的简单，有阀体、阀杆、阀座、蝶板和传动机构组成，常见的传动方式有手柄、涡轮、气动、电动。下面我们来针对蝶阀的结构图来对蝶阀做一个解析。

　　1、阀体是整个蝶阀的支撑，几种常见的材质按照性能从左往右依次是，灰铸铁、球墨铸铁、铸钢、不锈钢。其中灰铸铁材质的蝶阀性能最一般，不锈钢材质的蝶阀性能最优。

　　2、阀杆在阀体内部，连接蝶阀的传动装置和蝶板，通过驱动传动装置带动阀杆运动，阀杆又带着蝶板做旋转来实现蝶阀的开启和关闭。阀杆的材质通常使用不锈钢。

　　3、阀座和蝶板一样，都是在管道内部直接接触介质的部件，受到介质的冲刷和腐蚀也是最大的。蝶阀按照阀座的不同还能分为软密封蝶阀和金属硬密封蝶阀，软密封蝶阀使用最多的阀座材质有三元乙丙、丁腈和聚四氟乙烯，拥有良好的密封性能，可以做到零泄漏。而金属硬密封蝶阀的阀座通常是金属材质，可以更好地适用高温高压环境中。蝶板的材质最常见的有两种，球墨铸铁和不锈钢，上面我们已经说过阀体常用的几种材质，在同一个蝶阀上，蝶板所使用的材质性能要少要高于阀体材质一个等级。

　　4、蝶阀的传动装置上面已有介绍，手柄、涡轮、气动、电动四种最常见的驱动方式。其中手柄蝶阀和涡轮蝶阀都需要人来进行操作，也叫手动蝶阀。气动蝶阀和电动蝶阀则属于自动阀门。
