旭景泵阀:电动对夹式硬密封蝶阀

2023-08-22 10:41:44

卡卡 www.cnxffm.cn/
分享
  • 分享到微信朋友圈

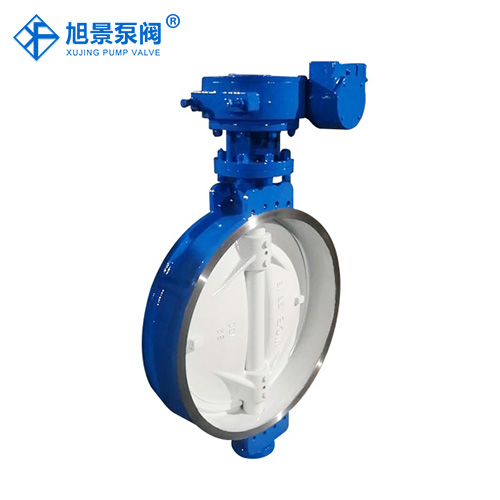

  电动对夹式硬密封蝶阀
  电动对夹式硬密封蝶阀使用、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置,此阀一般水平安装。电动对夹式硬密封蝶阀用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的首选品牌,
  被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。



  主要生产:硬密封蝶阀、软密封蝶阀、三偏心蝶阀、通风蝶阀、电动气动调节蝶阀。
  产品特点
  1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,
  2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响
  用途
  电动对夹式硬密封蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质量。
  结构特点
  本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。
  工作原理
  本蝶阀由电动机带动驱动执行机构,使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。
  衬氟蝶阀,衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为
  橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。
  用途及特点
  本蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
  其主要特点为:
  1、设计新颖、合理、结构独特,重量轻,启闭迅速。
  2、操力矩小,操作方便,省力灵巧。
  3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
  标准
  设计标准:GB/T12238-1989 JB/T8692-1998
  法兰连接尺寸:GB/T9115.1-2000

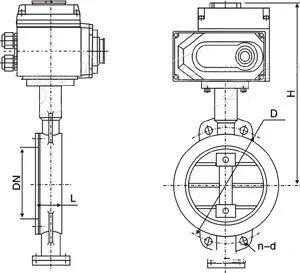

  结构长度 h:GB/T12221-1989
  压力试验:GB/T13927-1992;JB/T9092-1999

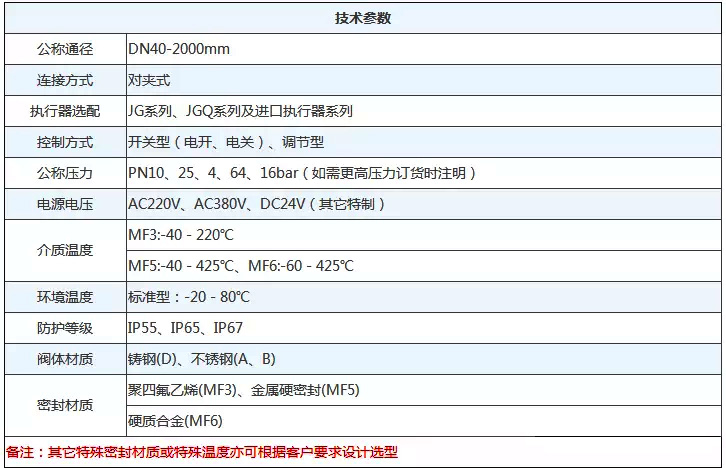

  技术参数

  安装步骤

  附件选项
  根据不同控制和要求可选择下列附件:
  切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
  调节型附件:电气定位器、气动定位器、电气转换器。
  气源处理附件:空气过滤减压阀、气源处理三联件。
  手动机构:HVSD手操机构
