手动法兰蝶阀

产品分类:硬密封蝶阀
产品关键词:手动法兰蝶阀
订购热线:13868378818
  • 产品描述

采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用,主要的是正确选择 阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。


用途和主要性能规范


1、适用范围

D341H-1.6C型金属密封蝶阀适用温度≤400℃。

D341X-1.6C型软密封阀门适用温度90 - 100℃。

它们适用于空气、水、蒸汽和油品等工业管道上作为启闭装置。

2、阀门的性能规范

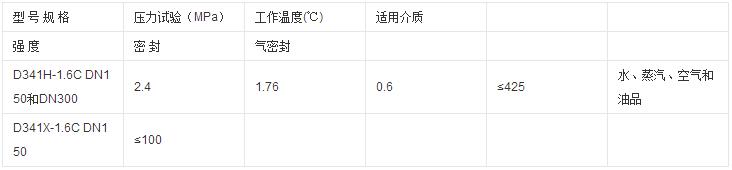

手动法兰蝶阀性能规范


工作原理及结构说明

1、结构:垂直板式结构,阀杆为整体式

  1.1金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构,安装在阀体上,蝶板密封面堆焊不锈钢。

  1.2软密封阀门的密封圈为丁腈橡胶材质,是安装在蝶板上的。阀体阀座堆焊不锈钢。

2、工作原理

  2.1金属密封阀门的设计是采用三偏心结构原理,利用了固有的凸轮效应,完全消除了90度行程中阀座与密封圈之间的全部磨擦。

  2.2橡胶软密封蝶阀的设计采用了单偏心结构,与中线软密封不同,蝶板转动大约在20度之后,阀座与密封圈之间迅速脱离,从而减少磨擦。

3、阀门的驱动方式

阀门的驱动方式为蜗轮手动机构,将手柄顺时针方向旋转90°,阀门既可关闭,手柄逆时针旋转90°阀门开启。
